5.3   預彎時鋼板預彎段應隨時用樣板檢查預彎曲率半徑，局部凸起或凹陷的地方，可用鋼板條作為襯墊來校正。用卷板機預彎時，應根據材料的塑性、厚度和曲率的大小分?jǐn)?shù)次完成。

5.4   對于有預彎直段余量的鋼板兩端預彎后應將余量切除，對接口（坡口）端及兩側不小于 20mm 范圍內必須清除油垢、鐵銹及氧化皮。
5.5   被卷制鋼板應放在軸輥長度方向的中間位置，應對鋼板的位置進行校正，鋼板對接口邊緣須與軸輥中心線平行。
5.6  卷制時應使鋼板逐漸彎曲 , 卷制成形。
5.6.1  用三輥卷板機卷制時，應逐次調整上輥下移，使鋼板彎曲制成筒體。上輥每下移一次需開動卷板機，使工件在卷板機上往返卷一、二次。
5.6.2  用四輥卷板機卷制時應多次逐級調整兩側軸輥傾斜向上移動使鋼板多次往返卷曲，直至板端接觸并對齊。
5.7   在每次調整三輥卷板機上輥下移或四輥卷板機兩側軸輥傾斜上移后 ,卷彎時都要采用樣板檢查曲率半徑的大小，預防彎曲過量，直至筒節彎曲半徑完全吻合為止。
5.8   在卷制過程中，應使鋼板兩側與軸輥中心線垂直，經常進行檢查預防跑偏 ,造成端面錯邊。
5.9   在卷制中應調整卷板機的軸輥互相保持平行，以避免卷制的筒體出現錐形。

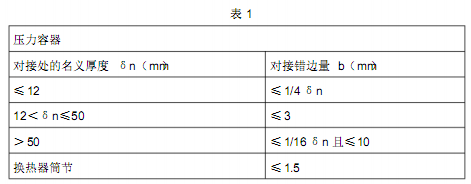

5.10 厚壁卷管筒體卷制成形后，用專用工裝夾具將縱縫對接平直、兩端面對齊，間隙符合圖樣和工藝文件的要求，縱縫對接偏差符合表 1 規定，定位焊應按產品相應的焊接工藝 , 焊接材料和《手工電弧焊通用工藝守則》進行。

5.11   焊接：焊接材料和方法必須符合焊接工藝文件要求。帶試板時，試板必須平接在作為筒體延長部分 , 并同時焊接，施焊完畢在筒體、試板規定位置打上焊縫標記。試板作 A類確認時，應經監檢確認后分割下來。
5.12  矯圓筒體，應在卷板機上進行，容器縱焊縫處棱角度 E≤0.1δn+2mm 且≤5mm ，多層包扎繞帶容器 A類焊接接頭處形成的棱角度≤ 2mm ，用弦長 1/6Di 且≥300mm 的內樣板或外樣板測量。
5.13  筒節圓度（圓筒統一斷面上最大直徑與最小直徑之差 e） 。換熱器和裝有內件的圓筒 e≤0.5％DN ，且當 DN ≤1200mm 其值不大于 5mm ，當 DN ＞1200mm 其值不大于 7mm 。圖樣有要求的，應符合圖樣之規定。無特殊要求的容器筒節其e 值應不大于該斷面內徑 Di 的 1％且不大于 25mm 。 多層包扎容器的內筒其值應不大于內徑 Di 的 0.5％且不大于 6mm 。
5.14 探傷：按圖樣要求，且符合 JB4730標準要求，并作探傷標記。
5.15  對直徑大，壁薄的易變形筒節，采用米字型內撐法將筒節撐圓并剛性固定，避免在工序流轉過程中筒節產生較大的變形。
5.16  筒節按上述各項要求檢驗合格（包括焊接試板） ，筒節縱縫檢驗見證后，再進行下道工序。
6. 對于設計溫度≤ -20℃的碳素鋼和低合金鋼制低溫壓力容器和不銹鋼制容器的筒節，還應滿足以下條文的規定。
6.1  對不做焊后消除應力處理的筒體，不得采用錘擊等強制手段進行成形或校形，不得在筒節上刻劃或敲打材料標記和焊工鋼印等易導致產生缺口敏感效應的劃痕，其所有標志應作詳細記錄。
6.2  焊縫不允許咬邊，任何咬邊必須修補。
6.3  焊疤必須打磨平滑，并作磁粉探傷或滲透探傷檢查。
6.4  由于機械加工或焊接引起的筒節表面損傷如劃痕、焊疤、弧坑等缺陷，均應修磨。修磨后厚度不得小于筒節的計算厚度加腐蝕裕量，修磨深度不得大于筒節名義厚度的 5％，且不得大于 2mm 。
6.5  對焊接的余高，不得大于筒節厚度的 10％，且不大于 3mm ，ASME 產品焊縫余高應不大于 2.38mm ，超高部分應予修磨。
