国产精品免费看一区二区三区,亚洲自拍小视频,中文字幕在线播放网址,中文字幕欧美日韩一区二区三区

不銹鋼卷管加工中焊接要求

2.5.1 焊前清除坡口及其兩側 25mm 范圍內的油污等污物。在不銹鋼坡口兩側 100mm 范圍內應涂白堊粉，防止沾附飛濺。

2.5.2 選用盡可能小的線能量，特別是進行雙層或多層焊時，除蓋面層允許輕微擺動外，其余各層焊縫要求窄一些，焊條橫向擺動范圍按照焊條說明書要求，一般不超過焊條直徑的 2.5 倍，要進行快速短弧焊，焊結束或中斷時，收弧要慢，弧坑要填滿。多道焊時，要嚴格控制層間溫度不大于 100℃。

2.5.3 與介質接觸的焊縫一側，盡可能最后進行焊接，以防重復加熱。

2.5.4 每焊完一層焊縫可以澆冷水，使其快冷。如條件允許，可以在焊縫背面澆冷水，或邊焊邊澆，但必須注意焊接熔池內不能有水。亦可采用銅墊通水強制冷卻。

2.5.5 工藝上允許碳弧氣刨清根時，刨槽應打磨直至露出金屬光澤。

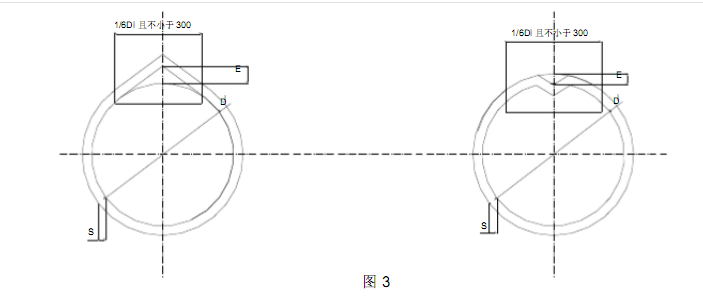

2.5.6  因焊接在環向形成的棱角 E，用弦長等于 1/6設計內直徑 DI，且不小于 300mm 的內樣板或外樣板檢查（見圖），其 E 值不得大于（ 0.1S+2）mm 且不大于 5mm（見圖 3） 。因焊接在軸向形成的棱角 E用長度不小于 300mm 的檢查尺檢查，其 E值不得大于（ 0.1S+2）mm ，且大于 5mm 。
